布袋除尘器的结构形式和冷却方法

河北创科环保科技有限公司是一家生产单机除尘器，脉冲布袋除尘器，静电除尘器，除尘布袋,除尘骨架,卸料器,电磁脉冲阀,除尘配件,脉冲控制柜,输送设备等各种除尘设备的公司。袋式除尘器的结构形式，可以采用梁柱式，也可以采用无柱无梁而用冷弯型钢作支撑的结构形式。
　　袋式除尘器的箱体顶部与反吹风式不同，项盖上满铺检修门，门侧旋转脉冲阀及分气包，如果是双跨双排箱体则分气包在两跨中间，如果单排则分气包在边上，检修人员只能在检修门盖上走动，否则要在箱体再悬挑平台。由于脉冲袋式除尘器箱体内滤袋排列很紧凑，没有太多的空隙余地，而顶上的检修门要插入或拔出滤袋，检修门的洞口与滤袋对齐，所以门盖的发育尺寸要求制造时要准确，否则会盖不上。门的尺寸也不能过大（如采用大型检修门，则要用自动吊门机构配套）。重量要控制在40kg以下，两名检修工能抬起。一般设计时分割成小块，门上要设硅橡胶密封条及压紧螺栓，螺栓宜用不锈钢，以免日久生锈打不开。
　 袋式除尘器有的喷嘴两侧带有斜管，高压空气从喷嘴喷出可将周围空气一起带入袋内增加清灰效果。分气包是一个低压容器，其设计及制造按脉冲喷吹类袋式除尘设备用分气箱标准进行。其容积要求由除尘设备设计者。根据计算或经验确定。
　　喷炊管与分气包连接处及垂直管与水平管弯头处要设置两个活动接头，以便检修时装卸，管段、接头的设计要考虑到易拆卸又不漏气。袋式除尘设备与反吹风式相反，滤袋里面是净化气体，箱体内是带尘气体。滤袋的固定端也与反吹风式向反，固定在布袋上端的花板上，花板上开了许多固定除尘布袋的孔，为保证花板的风度强度，在孔与孔之间的板下方设扁钢加劲，制作时要仔细考虑焊接工艺，避免引起花板焊接过大变形。
　　袋式除尘器无梁无柱式的箱体壁板用薄钢板作围护，要求密封焊，壁板在箱体里侧用方形冷弯型钢支撑，箱体外侧以扁钢加劲。支撑杆与地面平行，可设若干道，扁钢与地面垂直，两者将壁板分割成小块，在验算板的强度、挠度时，以些为计算单元。
　　袋式除尘器箱体内的撑杆外皮与滤袋外表之间留有50mm以上的间隙，以免磨损。撑杆的壁厚不小于4mm。杆与杆焊牢，杆与箱体壁板可采用间断焊。壁板外的扁钢加劲也可以用间断焊，但加劲的两端有焊肉，不得跳开。如果箱体内压力过大（一般大于5kpa），可将扁钢改成冷弯槽钢或方形加劲之。

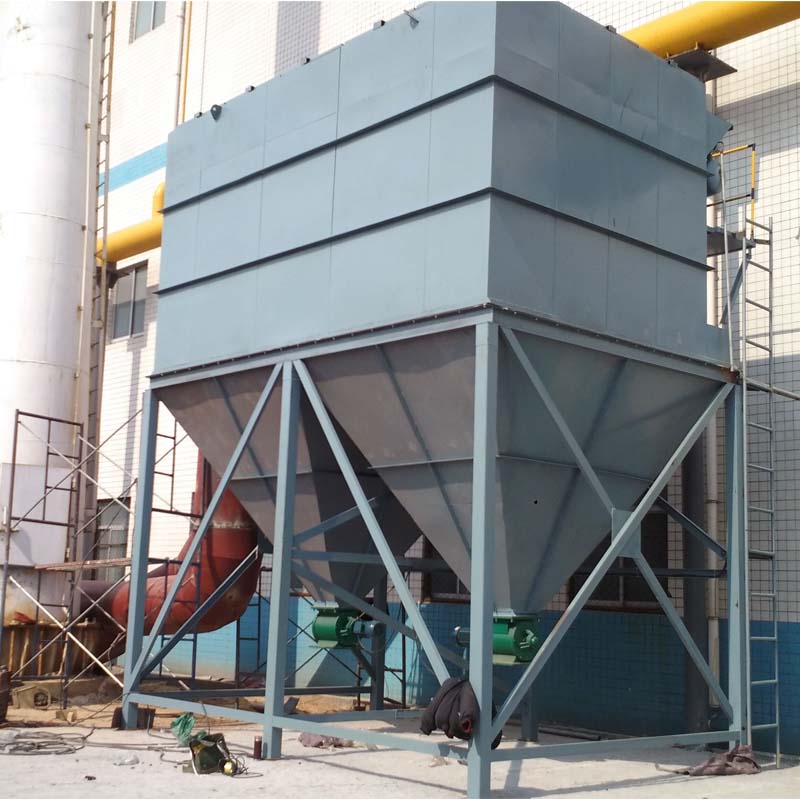

　　袋式除尘器的箱体高度一般由滤袋长度而定，滤袋较长者可将箱体分成几段，段与段之间用法兰连接。法兰通常用角钢做成，用安装螺栓固定，然后密封焊。无梁无柱式的箱体结构，其优点是质量轻，耗钢量小，并且滤袋室可以在工厂分段制造好到现场安装。现场只施焊其连接法兰的焊缝，而不像梁柱式的壁板，要一块块地在现场焊到梁柱上去，可以提高现场施工的进度。
　　布袋除尘器在处理高温烟气的时候，要选用高温的过滤材料，现在多用玻璃纤维滤料，可耐高温260℃，但烟气的温度超过滤料允许的温度时，在进入袋式除尘器之前，一般先要进行冷却（应保持在露点温度以上）冷却的方法有三种：
　　1、自然冷却，加长输送气体的管道的长度，管道与周围空气的自然对流与辐射散热作用而使气体冷却。多用于金属管道，为加长距离可以用为s型，这种方法简单，冷却较弱，占用的空间较大。
　　2、用水冷却：分为两种方法，一种直接向高温烟气中喷水，冷却，可做为专门的喷雾冷却塔，冷却塔的断面风速一般为2-3.5米/秒，为了防止水雾进入布袋除尘器，可以利用温度控制系统调节水量。还有一种方法是利用冷却水管路，安设于输送气体的管道中，能避免水雾进入布袋除尘器及腐蚀的问题，这种方法冷却能力强，占用空间较小，可能有水雾带入布袋除尘器，使之受潮或腐蚀。
　　3、参混冷空气，把周围环境的空气吸入一定量，是指和高温烟气混合以降低温度，在利用捕集罩捕集高温烟气时，可同时吸入环境空气，这一种方法虽然简单，但使过滤气体的体积增加很多。
　　冷却装置的具体计算，可以参考热力学有关的部分。冷却时，应保持气体的温度不低于露点，将发生结露，使布袋和粉尘变潮，粉尘将潮湿的粘在布袋上并能够把布袋的孔眼堵死，大大减弱了清灰的作用，使阻力增加。
